ISIS--->基础理论、报文类型、链路信息交互、区域划分

ISIS的前世今生

IS 中间系统（路由器/运行了ISIS协议的设备）

IS-IS中间系统到中间系统的的协议，被称为多栈路由协议，支持CLNP，IPv4，IPv6，集成的ISIS协议

集成IS-IS 后来进行扩展能够支持了IP协议，并且还有许多的亮点（在ISP市场得到了许多的使用）

集成IS-IS 称为多栈路由协议，支持CLNP,IPv4,IPv6，集成的ISIS协议

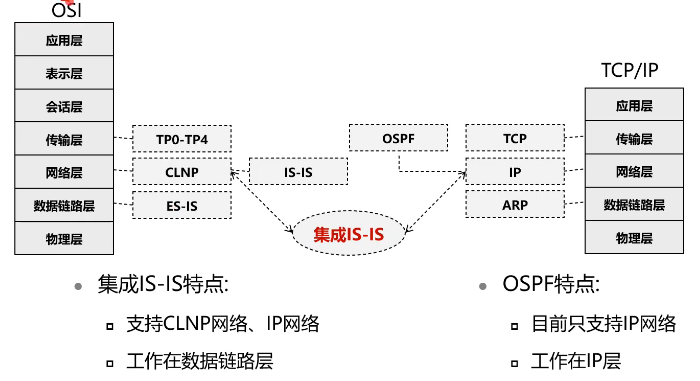

ISIS与OSPF的关系

都采用了SPF算法，但是ISIS采用的是CLNP协议（面向无连接），OSPF采用的是IP协议

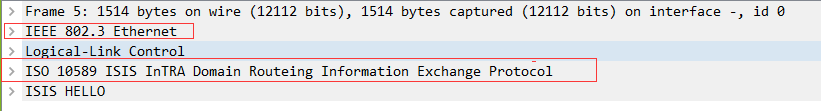

1、IS-IS 工作在链路层之上的网络层协议（封装在数据链路层之上，跟IP协议没关系）

2、OSPF工作在网络层之上的路由协议，和传输层是一层

ISIS和OSPF在不同场景的应用：

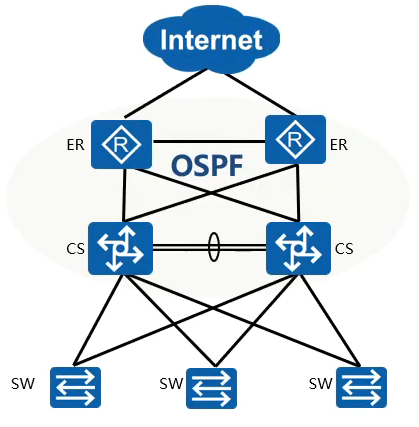

园区网络：区域多变、策略多变、调度精细优选OSPF

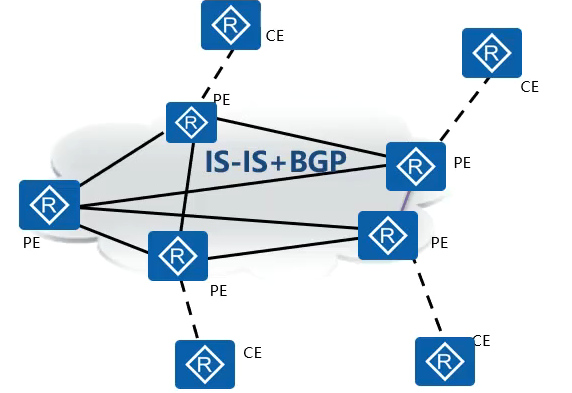

骨干网：区域扁平、收敛极快、承载庞大优选ISIS

ISIS基础理论

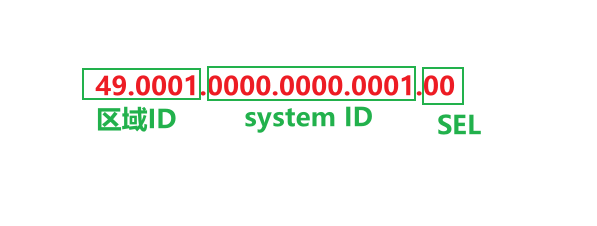

1、NET地址（网络实体标识符）

NET地址结构= area ID + route ID + 00

2、ISIS协议的路由器角色分类

IS-IS路由器的三种类型：

1、L1路由器--->相当于OSPF的非骨干区域的IR路由器

（L1路由器维护L1的LSDB，相当于非骨干区域的LSA）

2、L2路由器--->相当于OSPF的骨干区域的IR路由器

（L2路由器维护L2的LSDB，相当于骨干区域的LSA）

3、L1-2路由器--->相当于OSPF的ABR路由器

（既要维护L1的LSDB，也要维护L2的LSDB）

华为、锐捷设备：

默认路由器级别为 L1-2路由器

IS-IS邻居建立流程

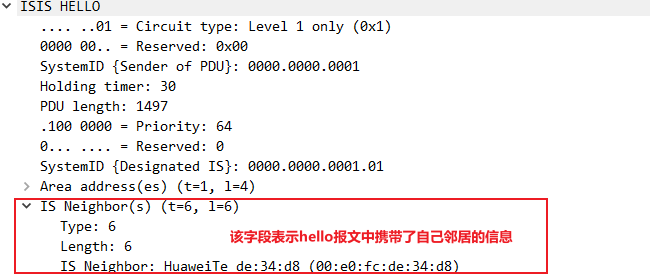

一、ISIS的Hello报文

ISIS的Hello报文，3种hello报文建立邻居

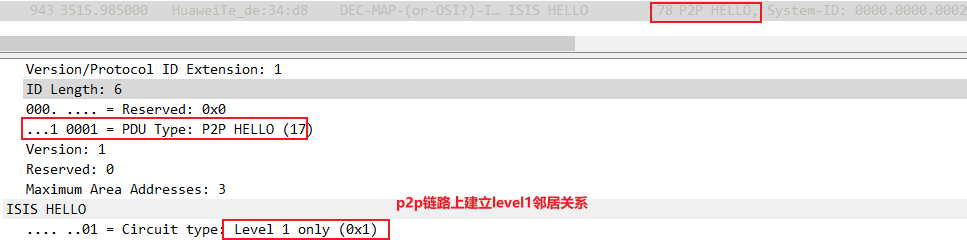

1、P2P hello ：在p2p链路上建立L1/L2邻居关系

注意：

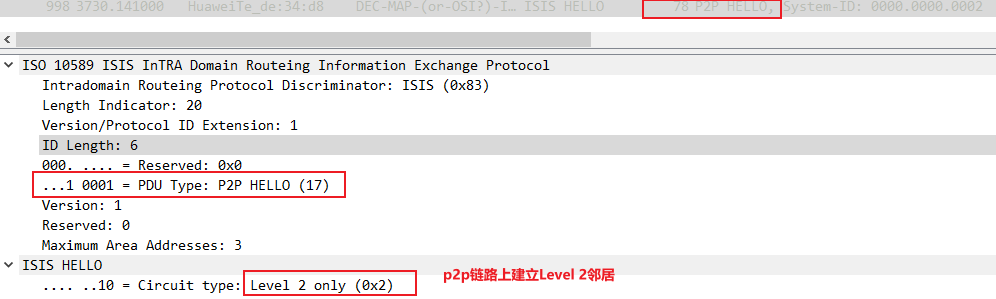

①如果此时isis配置的路由器角色是level-1-2，但是在P2P链路中仍会显示是level2的hello报文

②在以太网链路上如果链路类型为P2P，则发送的P2P的HRLLO包，无论是L1/L2，均使用DMAC地址为09:00:2b:00:00:05

2、L1    hello ：在broadcast链路上建立L1的邻居关系

3、L2    hello ：在broadcast链路上建立L2的邻居关系

二、Hello报文的交互

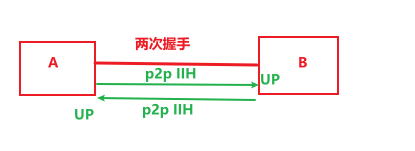

1、P2P链路：

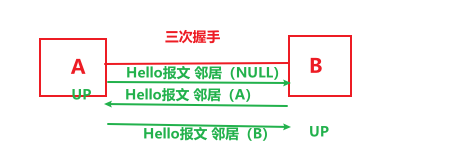

新版标准中，P2P链路默认使用三次握手机制建立邻居。（取决于对方路由器，兼容两次握手。若对方是两次握手机制，则自己也是）

2、broadcast链路：

MA网络类型中的邻居关系建立必须是三次握手

三、DIS的选举

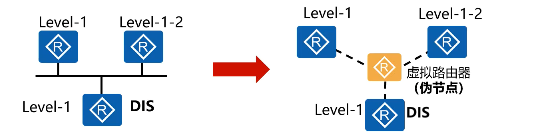

1、ISIS协议在broadcast链路上会进行DIS选举

2、DIS类似于OSPF的DR，没有备用的DIS

3、DIS优先级的取值范围0-127，默认值64，越大越优先，0也可以参与选举。

4、DIS优先级相同，则比较接口的MAC地址，MAC地址大的优先称为DIS。

5、DIS具备抢夺性，分为L1 DIS和L2 DIS

6、DIS每隔10s周期性发送CSNP报文，用于同步这个链路上其他ISIS路由器的LSDB

hello报文默认10s周期性发送，邻居失效时间30s

DIS路由器默认是10/3s周期性发送，DIS失效时间为10s

四、ISIS的报文类型

1、Hello

①L1 hello

②L2 hello

③p2p hello

2、LSP（链路状态PDU，类似于OSPF的LSU）

①L1 LSP （L1邻居之间用于交换LS）

②L2 LSP（L2邻居之间用于交换LS）

3、SNP（序列号PDU）

（1）CSNP --->类似于OSPF的DD报文

①L1 CSNP

②L2 CSNP

（2）PSNP --->类似于OSPF的LSR和LSACK报文

①L1 PSNP

②L2 PSNP

链路状态信息的交互

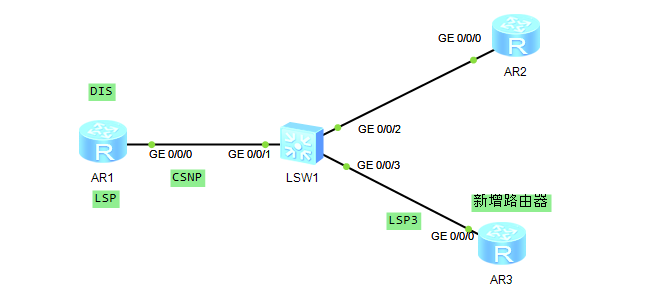

1、broadcast链路上同步

在DIS已经选举稳定的情况下：

①新增路由器AR3和DIS建立邻居一直，会互相发送自身的LSDB的LSP。

②非DIS路由器会和新增路由器建立邻居关系，但是不会向新增路由器发送自身的LSDB中LSP，避免重复发送LSP。

③非DIS路由器接收到新增路由器的LSP后，如果是新的LSP，添加到自身的LSDB中，不会发送PSNP去确认此LSP，并且会向其他链路上邻居去泛洪这些LSP。

④新增路由器收到DIS的CNSP后，根据比较自身的LSDB，发送相应的PSNP去请求自身LSDB没有的，DIS接收此PSNP后，发送相应的LSP，新增路由器接受之后，添加在自身的LSDB，但是不会发送PSNP确认这些LSP，同步过程结束，并且向其他链路泛洪

⑤DIS每隔10s会周期性的发送CSNP，维护此广播网络上的路由器的LSDB同步

2、P2P链路上同步

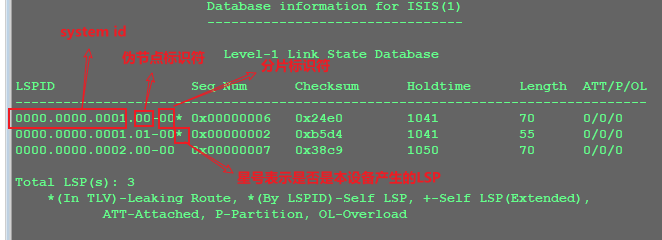

ISIS的LSP链路摘要信息

利用seq num、checksum、holdtime 判断LSP的新旧

1、seq num （序列号）越大越新

2、holdtime 等于0为最新（即删除一条LSP），holdtime是从1200倒计时的。（收到holdtime等于0的LSP，代表这条路由已经down掉了，应该在本地的LSDB中删除此LSP）

3、holdtime不等于0时，则比较chencksum，越大越新

4、如果check sum相同，则认为是一致的

区域划分

ISIS协议的区域边界在整个路由器上，OSPF协议的区域边界在路由器的接口上

ISIS协议的骨干区域是由L2路由器组成的

①级别1-2路由器一定要和级别1的路由器放在同一个域中（建立级别1的邻居关系）

②级别1-2路由器不一定要与级别2路由器放在同一个域中

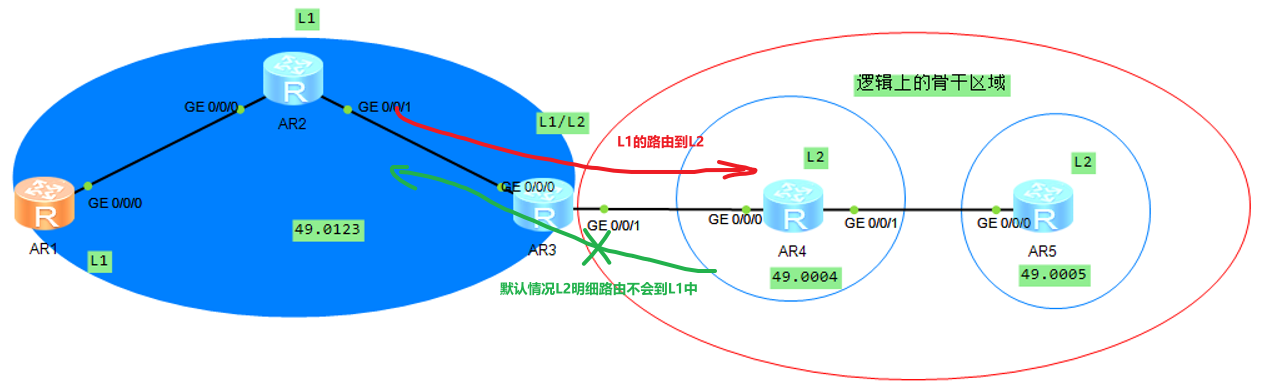

默认情况下：

1、L1-2的路由器将L1的路由转换成L2的路由在骨干区域进行泛洪

2、L1-2的路由器默认不会把L2路由泄露到L1区域，即每一个L1的区域默认都为完全末节区域

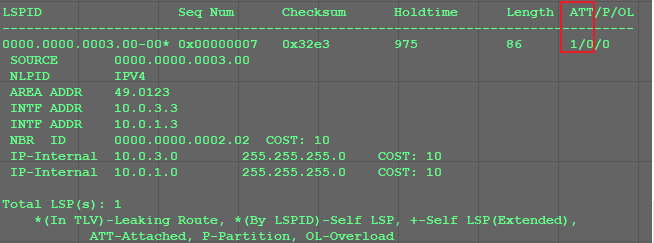

ATT骨干区域连接符

①L1-2的路由器R3在自己的L1 LSP中，将ATT bit置1，用于描述自身连接着骨干区域

②L1的路由器根据ATT=1的表示，产生一条去往L1-2的路由器的缺省路由
