STP--->MSTP多生成树讲解

单生成树的不足

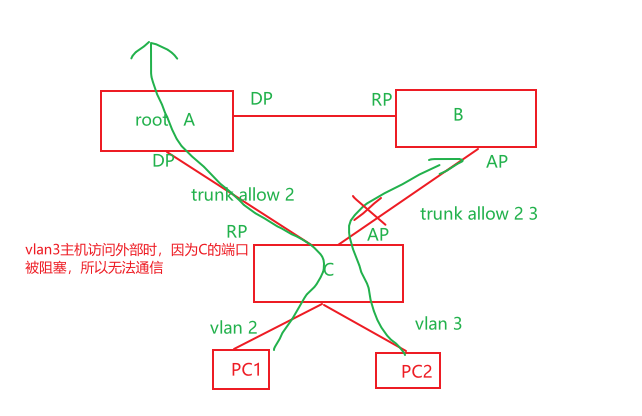

1、部分vlan路径不通

2、无法实现流量分担

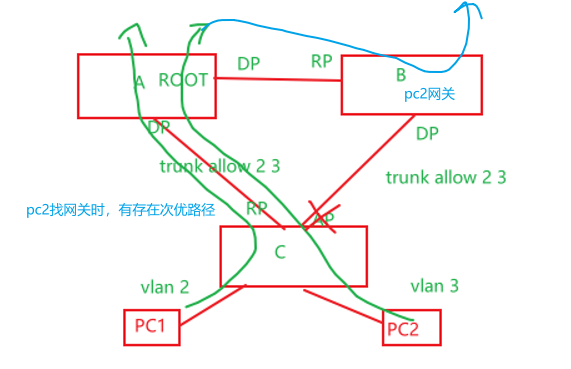

3、二层流量次优路径

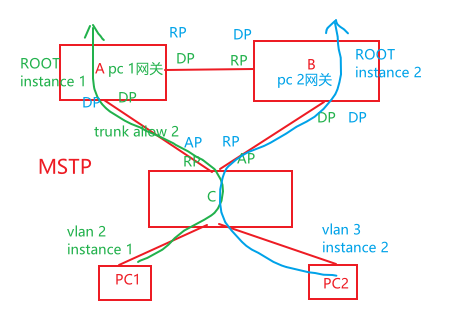

引入MSTP多生成树解决以上弊端，vlan 2和vlan 3有不同的生成树，且相互独立

MSTP的基础理论

MSTP可以形成多颗无环路的树，多颗生成树在Vlan间实现负载均衡，不同Vlan的流量按照不同的路径转发，解决广播风暴并实现冗余备份

三种STP协议各自对应的标准

STP     802.1D

RSTP   802.1W

MSTP   802.1S

MSTP中的重要概念

MST域（MST Region）

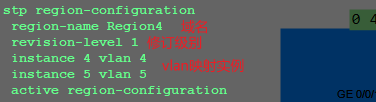

MST域是多生成树域，判断设备是否在属于同一个MST域：

①具有相同的域名（默认为mac地址）

②具有相同的VLAN到生成树实例映射配置（默认所有vlan都属于实例0）

③具有相同的MSTP修订级别配置（默认为0）

注意事项：

实例0在所有域中都生效（即对于实例0没有区域的概念，即实例0在全网中生成一棵树）

CST 公共生成树（Common Spanning Tree）

实例0在域间生成的树就称CST，只能依靠实例0生成

如果把每个MST域看作是一个节点，CST就是这些节点通过STP或者RSTP协议计算生成的一棵生成树

IST 内部生成树（Internal Spanning Tree）

实例0在每个域中生成的树就称IST

CIST 公共和内部生成树（Common and Internal Spanning Tree）

实例0在全网生成的一棵树，此树就称为CIST（由IST和CST组成）

注意事项：

域内流量按照实例（MSTI）走，域间的流量按照CST（走实例0）走

SST 单生成树

构成单生成树的两种情况

1、运行STP或RSTP的交换设备只能属于一个生成树（即MSTP兼容STP和RSTP）

2、MST域中只有一个交换设备，这个交换设备构成单生成树

总根

全网实例0的根桥，也就是CIST的根桥

域根

每个MSTI的根桥为域根，域中不同的MSTI有各自的域根。

在MST域中IST生成树中距离总根（CIST Root）最近的交换设备是IST域根。

主桥

主桥（Master Bridge）也就是IST Master，它是域内距离总根最近的交换设备。（上图中紫色箭头所示）

 MSTP新增端口角色

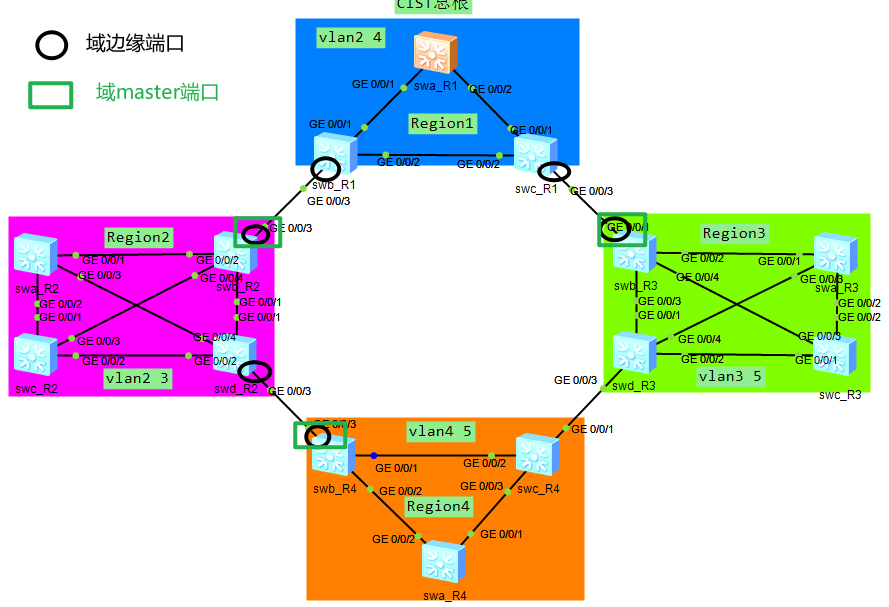

域边缘端口

相比于RSTP，新增了两种端口角色（6种端口角色+1边缘端口特性），MSTP端口状态与RSTP一致

位于MST域的边缘并连接其它MST域或SST的端口

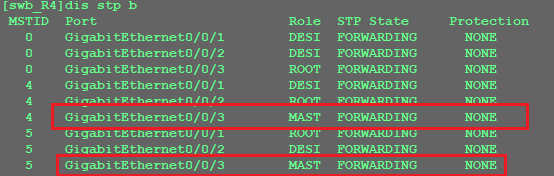

Master端口

域内去往总根最近的端口为Master端口，是特殊的域边缘端口
